Pompes horizontales vs verticales: comprendre les principales différences

Pompes horizontales et verticales sont deux des types de pompes les plus courants utilisés dans diverses industries, du traitement de l'eau et de l'agriculture à la fabrication. Ils remplissent tous deux la fonction principale du déplacement des fluides, mais leurs conceptions, orientations et caractéristiques opérationnelles distinctes conduisent à des différences significatives dans leurs applications et leurs perpourmances.

Le but de cet article est d'explorer ces distinctions clés, fournissant une comparaison claire de leur Conception, avantages, inconvénients et cas d'utilisation typiques . En comprenant ces différences, les lecteurs seront mieux équipés pour choisir la pompe la plus appropriée pour leurs besoins spécifiques, garantissant une efficacité optimale, une fiabilité et une rentabilité.

Qu'est-ce qu'une pompe horizontale?

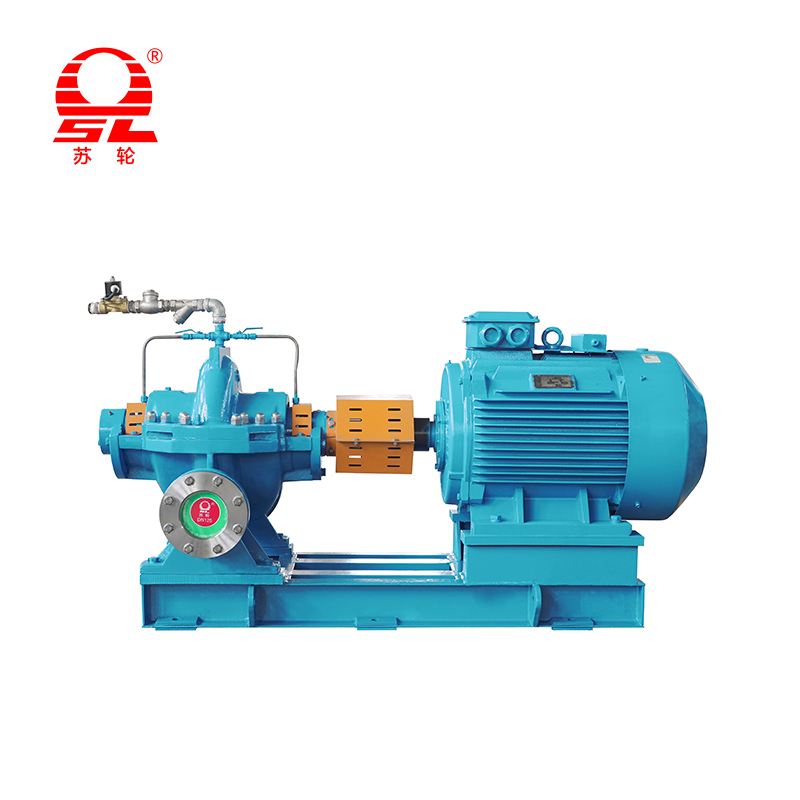

UN pompe horizontale est un type de pompe où le L'arbre de pompe est orientée horizontalement . Cette conception est sans doute la configuration de la pompe la plus courante et la plus reconnaissable. Le liquide pénètre dans la pompe au centre de la roue et est déchargé à un angle droit par rapport à la conduite d'aspiration.

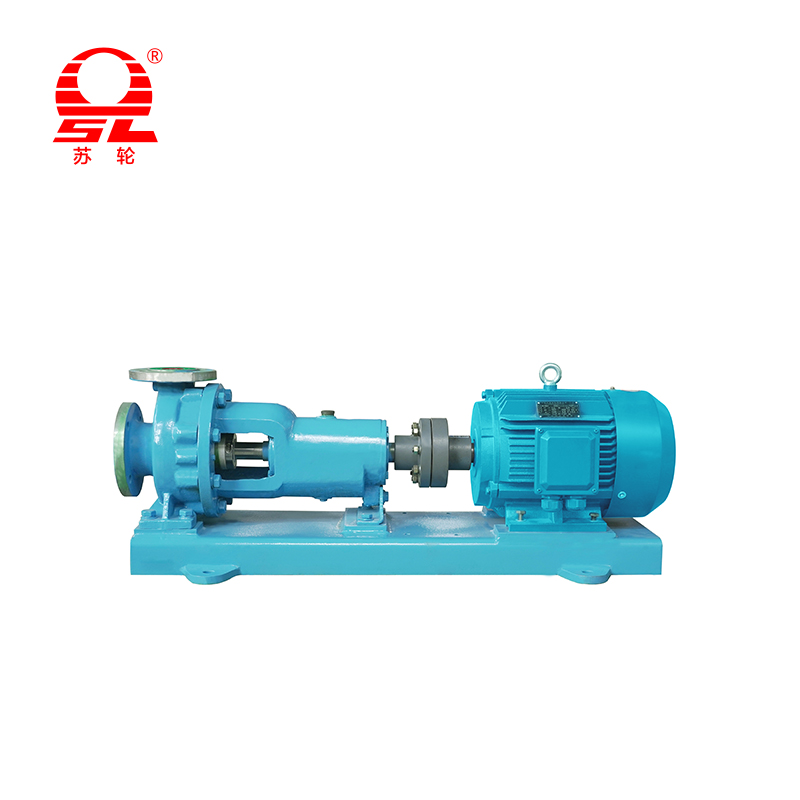

Un exemple courant est le pompe centrifuge horizontale , qui utilise une roue rotative pour augmenter la vitesse et la pression du fluide. Ils sont très polyvalents et largement utilisés dans des applications telles que Systèmes d'approvisionnement en eau, irrigation, transfert de liquide industriel et traitement chimique . Leur conception simple permet un accès facile aux composants, ce qui simplifie l'entretien et la réparation.

Qu'est-ce qu'une pompe verticale?

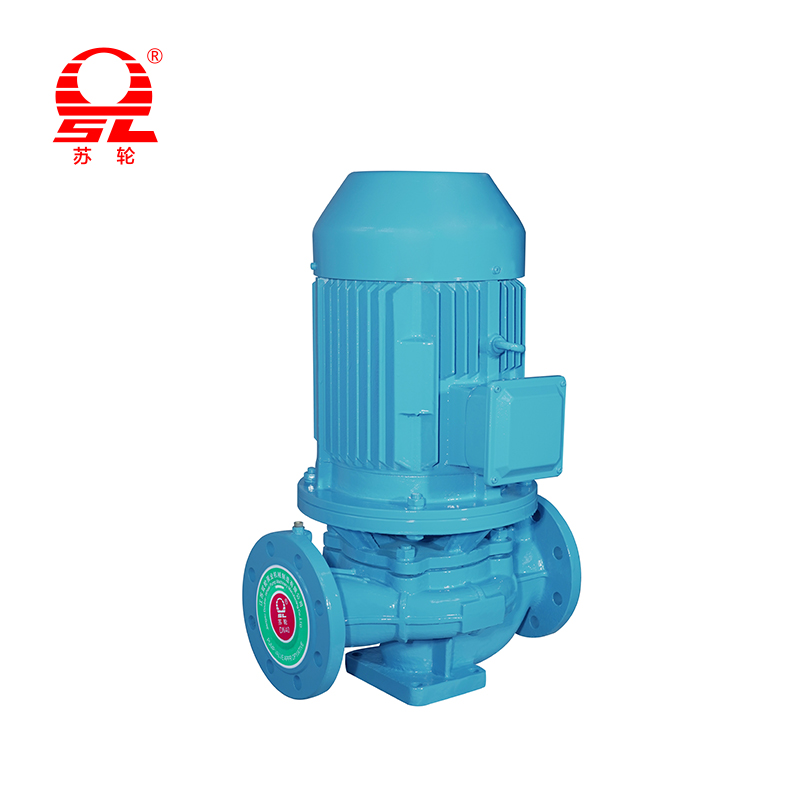

UN pompe verticale est une pompe où le L'arbre de pompe est orientée verticalement . Cette orientation permet d'installer la pompe dans une empreinte plus petite, ce qui le rend idéal pour les espaces serrés. La pompe peut être partiellement ou entièrement immergée dans le liquide.

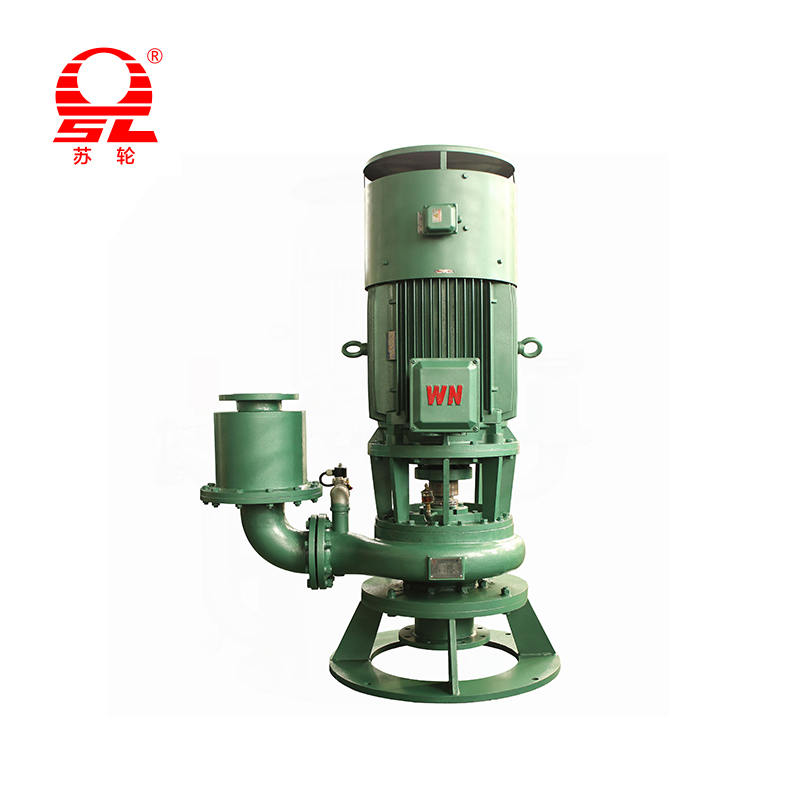

Un exemple d'exemple est le pompe à turbine verticale , qui est souvent utilisé dans les puits ou les puisards profonds. Un autre type est le pompe submersible , qui est complètement immergé dans le liquide. Les pompes verticales sont couramment utilisées pour des applications où la source de fluide est en dessous du niveau du sol, telles que Les systèmes de pompage en profondeur, de traitement des eaux usées et de protection contre les incendies . Leur conception aide à résoudre les problèmes liés aux liquides à haute température ou à l'espace disponible limité.

Différences clés entre les pompes horizontales et verticales

Conception et configuration: La différence la plus apparente est leur orientation. Pompes horizontales avoir un arbre horizontal et sont généralement installés sur une plaque de base. Cela les rend faciles à accéder mais nécessite un plus grand espace de plancher. En revanche, pompes verticales avoir un arbre vertical , avec le moteur monté au-dessus de la pompe. Cette conception leur permet d'être submergée ou installée dans un carter ou une fosse, réduisant considérablement leur empreinte.

Exigences de l'espace: Pompes verticales sont le gagnant clair pour la sauvegarde de l'espace. Parce que leur moteur est empilé sur le dessus de la pompe, ils ont un beaucoup plus petit empreinte par rapport aux pompes horizontales. Cela rend les pompes verticales idéales pour les installations où l'espace au sol est limité, comme dans les petites plantes ou les maisons de pompage. Pompes horizontales nécessiter plus espace de plancher Pour la pompe et le moteur, car ils sont côte à côte.

Npsh (tête d'aspiration positive nette): NPSH est la pression à l'orifice d'aspiration d'une pompe nécessaire pour éviter la cavitation. Pompes verticales sont souvent conçus pour être submergés dans le liquide, qui fournit une tête d'aspiration positive et excellent Performance NPSH . Cela les rend adaptés aux applications avec un faible niveau de liquide ou ceux qui manipulent des liquides à haute température près de leur point d'ébullition. Pompes horizontales peut être plus sensible à Problèmes NPSH , car ils doivent souvent être placés sous la source de fluide pour assurer une pression d'aspiration adéquate, ce qui n'est pas toujours possible.

Installation et maintenance: Installation for pompes horizontales est généralement plus simple et moins complexe. Ils sont plus faciles à niveler et à aligner. Leurs composants sont facilement accessibles, ce qui rend entretien et réparation direct. Pour pompes verticales , L'installation peut être plus complexe, en particulier pour les types de puits profonds ou submersibles, nécessitant souvent un équipement de levage spécialisé. Entretien est également plus difficile, car l'accès à la roue et à d'autres composants submergés peut être difficile et long.

Applications: Pompes horizontales sont incroyablement polyvalents et sont le choix incontournable pour une vaste gamme d'applications, notamment Approvisionnement en eau, irrigation et transfert de liquide industriel où un flux constant est nécessaire. Pompes verticales Excel dans des applications spécifiques, en particulier celles impliquant conditions à faible NPSH, puits de puits profonds, traitement des eaux usées et d'autres scénarios où la source de fluide est en dessous de l'emplacement de la pompe. Ils sont également largement utilisés dans systèmes de protection contre les incendies car ils sont fiables et ne nécessitent pas de système d'amorçage externe.

Efficacité et coût: Le efficacité des deux types de pompe peuvent être très élevés, mais cela dépend davantage de la conception et de l'application spécifiques. Cependant, pompes horizontales ont généralement un léger bord en termes d'efficacité pour le transfert de liquide standard, principalement en raison de la conception plus simple. Pompes verticales Peut avoir une efficacité plus faible dans certains cas en raison de l'arbre plus long et du frottement des roulements. En termes de coût , le prix d'achat initial d'un pompe horizontale est souvent plus bas. Cependant, lorsque vous envisagez l'ensemble coût opérationnel , les pompes verticales peuvent être plus économiques à long terme pour des applications spécifiques à faible NPSH en évitant la nécessité de modifications coûteuses sur l'aspiration.

Tableau de comparaison des paramètres

Avantages et inconvénients

Pompes horizontales

Avantages

• Maintenance facile: Les composants principaux sont facilement accessibles, simplifiant la maintenance de routine, les inspections et les réparations. Cela réduit les temps d'arrêt et les coûts de main-d'œuvre.

• Haute efficacité: Pour les applications de transfert de fluide standard, les pompes horizontales sont souvent plus efficaces en raison d'un chemin d'écoulement plus simple et plus direct.

• Versatilité: Ils sont très polyvalents et largement disponibles en différentes tailles et configurations, ce qui les rend adaptés à un large éventail d'applications.

• Coût initial inférieur: Dans de nombreux cas, le coût initial d'achat et d'installation pour une pompe horizontale est inférieur à une pompe verticale de capacité similaire.

Désavantage

• Empreinte plus grande: Ils nécessitent plus d'espace au sol, ce qui peut être une contrainte importante dans les installations avec un espace limité.

• Problèmes de NPSH: Ils sont plus sujets aux problèmes de tête d'aspiration positifs nets, nécessitant une installation minutieuse et parfois un placement plus faible que la source de fluide pour empêcher la cavitation.

• Pas submersible: Les pompes horizontales ne sont pas conçues pour être submergées dans le fluide, limitant leur utilisation dans certaines applications comme des puits ou des puisard profonds.

Pompes verticales

Avantages

• Empreinte plus petite: Leur design vertical et empilé nécessite beaucoup moins d'espace au sol, ce qui les rend idéaux pour les installations dans des espaces serrés.

• Meilleures performances NPSH: En étant submergés dans le liquide, ils ont intrinsèquement de meilleures performances NPSH, ce qui empêche la cavitation et est crucial pour gérer les liquides à haute température ou volatils.

• Efficace pour des applications spécifiques: Ils sont extrêmement efficaces pour des applications comme le pompage du puits profond et le drainage du carter, où la source de fluide est en dessous de la pompe.

• Aucun amorçage requis: Lorsqu'ils sont submergés, ils sont à l'auto-emprime, éliminant le besoin de systèmes d'amorçage externes.

Désavantage

• Entretien complexe: L'accès aux composants submergés peut être difficile et long, nécessitant un équipement de levage spécialisé et l'augmentation des coûts de maintenance et des temps d'arrêt.

• Coût initial plus élevé: Le coût initial peut être plus élevé en raison de leurs exigences spécialisées de conception et d'installation.

• Potentiel d'efficacité inférieure: Bien que très efficace dans leurs applications spécifiques, l'efficacité d'une pompe verticale peut parfois être inférieure à une pompe horizontale dans des scénarios de transfert standard en raison de l'arbre plus long et de l'augmentation du frottement des roulements.

Choisir la bonne pompe

Facteurs à considérer

• Débit et exigences de la tête: Déterminez le volume de fluide requis (débit) et la hauteur à laquelle il doit être soulevé (tête). Ceux-ci sont fondamentaux pour dimensionner n'importe quelle pompe.

• Espace disponible: Évaluez l'espace physique disponible pour la pompe et son moteur. Si l'espace de plancher est limité, une pompe verticale peut être la seule option viable.

• Caractéristiques fluides: Considérez le type de liquide à pomper (par exemple, l'eau propre, les eaux usées, les produits chimiques, les liquides à haute température). Cela influencera la sélection des matériaux et le type de pompe.

• Budget: Évaluez les coûts d'achat initiaux, les coûts d'installation et les dépenses opérationnelles et de maintenance à long terme.

Quand choisir une pompe horizontale Choisissez une pompe horizontale lorsque:

• L'espace au sol n'est pas un facteur limitant.

• La source de fluide est à ou au-dessus de l'emplacement de la pompe.

• La facilité d'entretien et de réparation est une priorité absolue.

• L'application nécessite une solution de transfert de liquide standard polyvalente.

Quand choisir une pompe verticale Choisissez une pompe verticale lorsque:

• L'espace au sol est limité.

• La source de fluide est en dessous de la pompe (par exemple, puits profond, puisard).

• Le NPSH est une préoccupation critique, comme avec les fluides à haute température.

• La pompe doit être submergée pour l'application (par exemple, drainage, eaux usées).

Conseils d'entretien pour les deux types de pompes

Directives de maintenance générales

Peu importe le type de pompe, l'entretien cohérent est crucial pour la longévité et l'efficacité. UN calendrier de maintenance préventive doit toujours être établi, y compris les chèques quotidiens, hebdomadaires et mensuels. Les tâches clés comprennent:

• Inspection visuelle: Vérifiez régulièrement les fuites, les bruits inhabituels et les vibrations excessives. Ce sont souvent les premiers signes d'un problème.

• Lubrification: Assurez-vous que tous les roulements et les pièces mobiles sont correctement lubrifiés selon les recommandations du fabricant. La sur-lubrifiant peut être aussi dommageable que sous-lubrifiante.

• Surveillance des performances: Gardez un journal de mesures clés telles que débit, pression et température . Un changement dans ces lectures peut indiquer un problème sous-jacent.

• Vérifiez les joints et les joints: Inspectez les joints et les joints pour tout signe d'usure ou de fuite et remplacez-les rapidement pour éviter la perte de liquide et les dommages au système.

• Propreté: Gardez la pompe et ses environs propres pour empêcher l'accumulation de saleté et de débris qui peuvent entrer dans la pompe et provoquer des sabots ou des dommages.

Conseils spécifiques pour les pompes horizontales

La conception des pompes horizontales les rend relativement simples à maintenir.

• Alignement: Vérifiez et corrigez régulièrement l'alignement de la pompe et du moteur. Le désalignement est une cause courante de vibration, d'usure prématurée de roulement et de défaillance du sceau.

• Fondation et plate-forme de base: Assurez-vous que la plaque de base et la fondation de la pompe sont sécurisés et de niveau. Le mouvement ou une fondation lâche peut entraîner un désalignement et des vibrations.

• NPSH: Portez une attention particulière au côté aspiration de la pompe. UN passoire obstruée ou un vanne partiellement fermée Peut restreindre le débit et provoquer une cavitation, entraînant du bruit et des dommages à la roue.

Conseils spécifiques pour les pompes verticales

Le maintien des pompes verticales présente des défis uniques en raison de leur orientation et de leur emplacement.

• Perpendicularité de l'arbre: Vérifiez que l'arbre est parfaitement perpendiculaire. Tout ruisseau ou désalignement peut entraîner des vibrations excessives et des dommages aux roulements.

• Lubrification des roulements: Faites une attention particulière au système de lubrification, en particulier pour les pompes verticales lubrifiées à l'huile. Le moteur doit être parfaitement vertical pour s'assurer que l'huile lubrifie correctement les roulements.

• Composants submergés: Pour les pompes submersibles ou profondes, l'entretien est plus complexe car la pompe doit être retirée de la source de fluide. Cela nécessite souvent un équipement et une expertise spécialisés.

• Fondation et coulis: Assurez-vous que les fondations et le jointoiement de la pompe sont solides et sécurisés. Une fondation ferme est essentielle pour minimiser les vibrations et prévenir les dommages structurels à la pompe.
