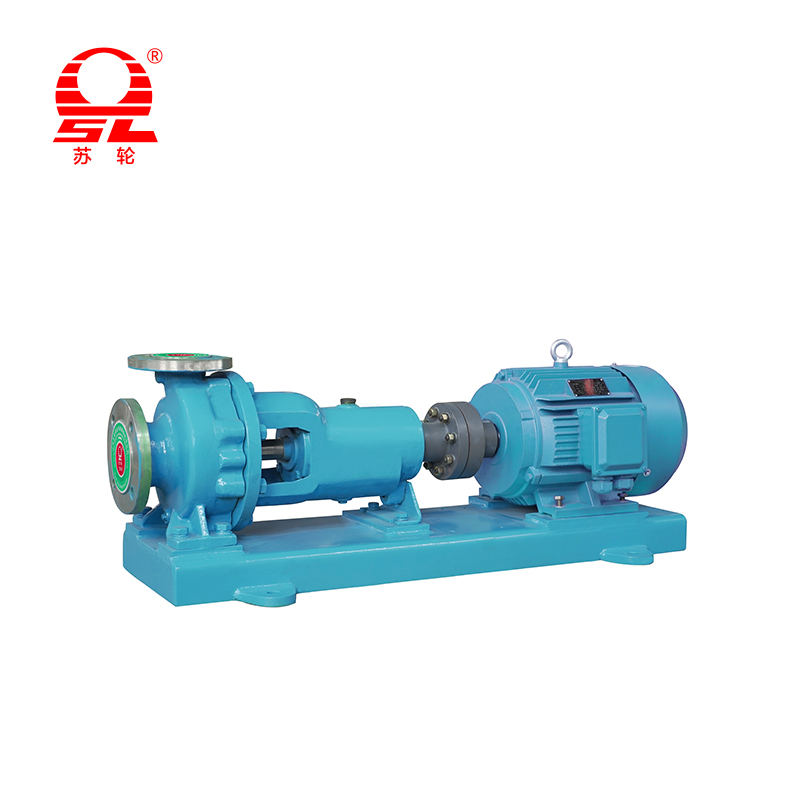

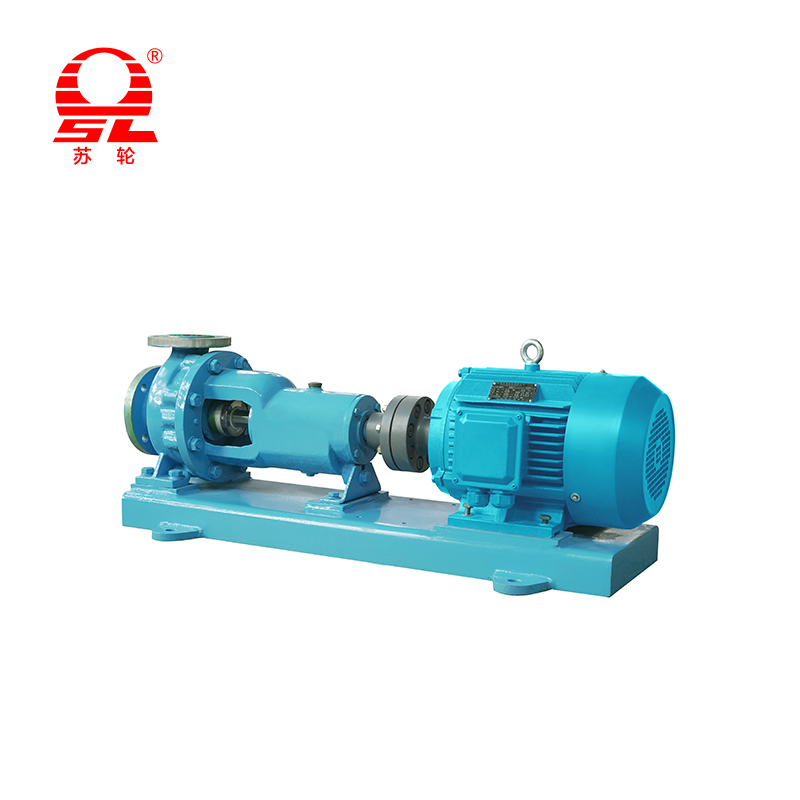

Pompe centrifuge chimique horizontale de la série IH

Quelles sont les caractéristiques de conception du corps de la pompe et de la roue de la pompe centrifuge chimique horizontale de la série IH?

Le concept de conception de la pompe centrifuge chimique horizontale de la série IH reflète pleinement les progrès technologiques et les besoins d'application des pompes chimiques modernes. Le corps de la pompe adopte une structure d'arbre horizontale. Cette conception optimise non seulement le processus d'installation et de maintenance de l'équipement, mais réduit également considérablement la vibration pendant le fonctionnement, garantissant la stabilité de la pompe dans diverses conditions de travail. Le matériau du corps de la pompe est en fonte à haute résistance ou en acier inoxydable, qui a une excellente résistance à la corrosion et une résistance à l'usure, et peut fonctionner en continu et efficacement dans des environnements chimiques difficiles. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. Suivre strictement les normes internationales de sélection des matériaux afin de garantir que chaque pompe peut résister à une température, une haute pression et une érosion élevées par divers milieux chimiques, prolongeant ainsi efficacement la durée de vie de l'équipement.
Sur la base de la dynamique des fluides, la structure corporelle de la pompe du Pompe centrifuge chimique horizontale de la série IH est conçu avec précision et le canal d'écoulement adopte une conception rationalisée, ce qui réduit considérablement la perte turbulente du fluide dans la pompe et améliore l'efficacité globale de la pompe. Le canal d'écoulement interne a été analysé par la dynamique du fluide computationnel (CFD) pour assurer un flux de fluide plus lisse, réduire la perte d'énergie et améliorer davantage les performances de la pompe.
En tant que composant central de la pompe centrifuge, la conception de la roue joue un rôle décisif dans les performances et l'efficacité de la pompe. La roue de la pompe centrifuge chimique de la série IH adopte une technologie de modélisation 3D avancée et a subi plusieurs cycles de tests hydrauliques et d'optimisation pour s'assurer qu'il peut fournir le meilleur flux et la meilleure tête dans diverses conditions de travail. La conception de la roue comprend généralement deux formes: fermée et semi-ouverte, ce qui améliore efficacement l'efficacité d'administration du fluide et réduit la perte de débit. De plus, la sélection de matériaux de roue prend également en compte la résistance à la corrosion et la résistance à l'usure pour garantir que la roue maintient toujours un excellent état de fonctionnement lors de la gestion d'une variété de milieux chimiques.
En termes de conception géométrique, la roue de la pompe centrifuge chimique horizontale de la série IH utilise pleinement les principes de la dynamique du fluide et configure raisonnablement le nombre et l'angle des lames, afin que le fluide puisse être rapidement accéléré après être entré dans la roue, améliorant considérablement la tête et le flux de la pompe. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. continue d'effectuer l'innovation technologique dans ce domaine de conception, s'efforçant d'obtenir une amélioration continue des performances dans chaque génération de produits, de sorte que la pompe centrifuge chimique de la série IH a été largement reconnue et louée sur le marché.
De plus, la coopération entre le corps de la pompe et la roue de la pompe centrifuge chimique de la série IH adopte la technologie d'usinage de précision pour assurer la précision de l'assemblage et les performances d'étanchéité. La conception de coopération entre le corps de la pompe et la roue réduit efficacement la perte de friction pendant le fonctionnement et améliore l'efficacité globale de la pompe. Dans le même temps, l'application de dispositifs d'étanchéité mécanique réduit encore le risque de fuite qui peut se produire dans le fonctionnement des pompes traditionnelles et améliore la sécurité et la fiabilité de l'équipement. Le Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. Les efforts de cette innovation technologique prolongent non seulement la durée de vie du produit, mais réduisent également l'impact potentiel sur l'environnement, qui répond aux exigences strictes de l'industrie moderne pour la protection de l'environnement.

Quelles sont les exigences d'installation de la pompe centrifuge chimique horizontale de la série IH?

Avant d'installer la pompe centrifuge chimique de la série IH, il est crucial d'assurer la fermeté et le niveau de fondation. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. recommande aux utilisateurs de configurer une fondation en béton sous l'emplacement d'installation de la pompe. La hauteur de conception de la fondation doit répondre aux exigences d'installation spécifiques de la pompe pour garantir que l'entrée d'eau de la pompe est supérieure au niveau liquide, évitant ainsi efficacement la survenue de cavitation. Dans le même temps, la planéité de la fondation doit être contrôlée dans les 1/1000 pour empêcher la concentration de contrainte causée par un inégalité, affectant ainsi la stabilité de fonctionnement de la pompe.
L'emplacement d'installation du Pompe centrifuge de la série IH doit être sélectionné dans une zone bien ventilée, sèche et facile à maintenir. Un emplacement d'installation raisonnable peut non seulement garantir la connexion lisse entre la pompe et le pipeline, mais également fournir une commodité pour l'entretien et l'inspection ultérieurs. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. recommande que la hauteur d'installation de la pompe soit réduite autant que possible pour réduire la hauteur d'aspiration, réduire la charge de la pompe et ainsi améliorer l'efficacité de travail de la pompe.
Pendant le processus d'installation, la correction horizontale du corps de la pompe est très importante. Utilisez un niveau pour vérifier le corps de la pompe pour vous assurer qu'il est dans un état horizontal, et le niveau doit être contrôlé dans les 1 mm / 1000 mm. Cette mesure aide à réduire les vibrations pendant le fonctionnement et à réduire la probabilité de défaillance. L'équipe technique de Jiangsu double Wheel Pump Machinery Manufacturing Co., Ltd. a souligné qu'une bonne correction horizontale peut non seulement améliorer la stabilité de fonctionnement de la pompe, mais aussi prolonger considérablement la durée de vie de la pompe.
La fixation et la connexion du corps de la pompe ne doivent pas non plus être ignorées. Le corps de la pompe doit être fermement fixé à la fondation avec des boulons à haute résistance pour éviter le déplacement pendant le fonctionnement. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. recommande d'appliquer l'inhibiteur de la rouille sur les boulons pour éviter le relâchement dû à la corrosion. De plus, la connexion des tuyaux d'entrée et de sortie doit être brillante pour assurer le scellement de la connexion et éviter les fuites d'eau.
Lors de la conception du tuyau d'entrée de l'eau, la disposition du tuyau doit être simplifiée autant que possible, et des virages nets et trop de vannes doivent être évités pour réduire la résistance du liquide. Le diamètre du tuyau d'entrée d'eau doit correspondre au diamètre de l'entrée d'eau de la pompe pour assurer la stabilité de l'écoulement. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. recommande aux utilisateurs de régler un filtre dans le tuyau d'entrée d'eau pour empêcher les impuretés d'entrer dans le corps de la pompe et d'éviter l'usure ou le blocage de la roue, garantissant ainsi le fonctionnement normal de la pompe.
Lors de l'installation de la pompe centrifuge chimique de la série IH, il est crucial de s'assurer que l'air dans le corps de la pompe peut être déchargé dans le temps. Il est recommandé de régler une soupape d'échappement au point le plus élevé de la pompe pour décharger l'air dans la pompe avant de commencer à éviter la cavitation. Dans le même temps, le tuyau de drainage de la pompe doit être réglé au point le plus bas du corps de la pompe pour un entretien et un nettoyage faciles pour assurer le fonctionnement à long terme et efficace de la pompe.
La connexion entre le moteur et le corps de la pompe doit également assurer une bonne coaxialité. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. recommande d'utiliser des outils d'alignement de précision pour garantir que la coaxialité de l'arbre du moteur et de l'arbre de pompe est contrôlée à moins de 0,05 mm pour réduire les vibrations et le bruit pendant le fonctionnement. Le moteur doit être installé fermement et la connexion électrique du moteur doit répondre aux normes de sécurité pertinentes pour assurer le fonctionnement sûr et fiable de l'équipement.
Après avoir terminé toutes les étapes d'installation, l'utilisateur doit effectuer une inspection complète pour s'assurer qu'il n'y a pas de fuite d'eau à toutes les connexions, la connexion de puissance du moteur est normale et les paramètres du corps de la pompe répondent aux exigences de conception.
